一、风机特点

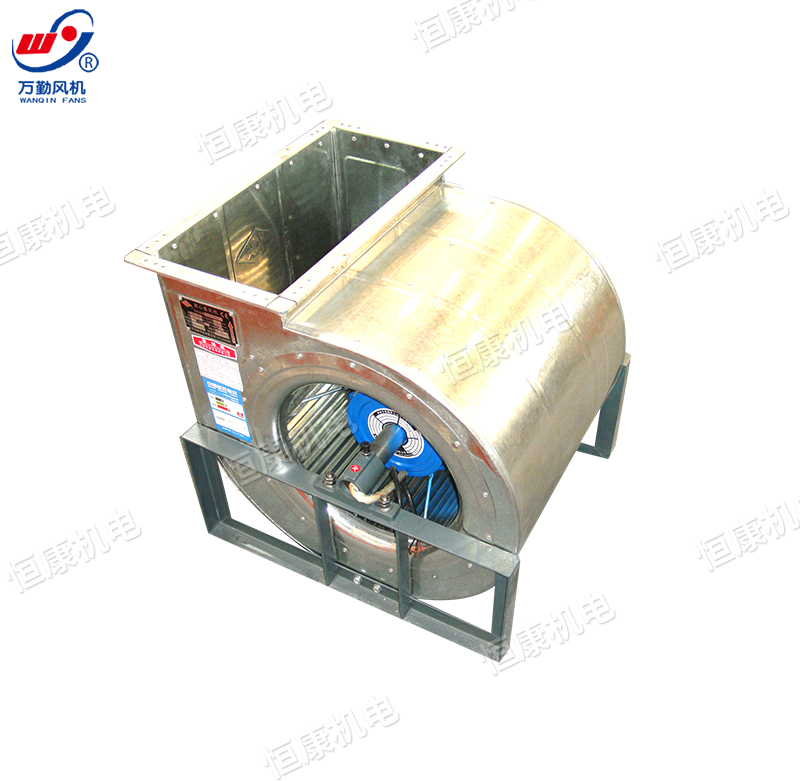

YDW系列低噪声离心通风机是一种效率高，变转速的新型节能离心通风机，它由多翼型叶轮，对数螺旋形机壳，可调速的内装直联外转子低噪声三相异步电动机，圆弧流线型进风口等部件组成。风机制成双面进风，结构新颖，体积小，风量大，振动小。电动机能借助三相调压器进行降压。实现无极调速，以适应风量变化频繁的场所，是空调、净化、冷冻、汽车烤漆房作业中理想的配套产品。

产品特点：前向多翼叶片，电机内置，体积小、效率高、风量大、低噪音

传动结构：E式

产品机号：200#-630#

风量范围：1400-34000m³/h

风压范围：130-1050pa

产品用途：喷烤漆房、配套涂装、除尘、中央空调机组，室内通风换气

二、风机结构

YDW系列低噪声离心通风机主要由机壳、叶轮、进风口、电动机等组成。

1、机壳为整体采用钢板表面喷塑或镀锌钢板免焊咬口制作，外观大方。耐热耐潮，经久耐用。

2、叶轮为前倾向多翼圆弧型叶片，与前盘、中盘铆接而成。其材料选用镀锌钢板精工制作而成，为保证叶轮精度，叶轮的全部零件均用模具一次冲压成型，组合后再经静、动平衡校正，因此叶轮在运转时震动较小，气动性能良好，噪声低，运转平稳。

3、进风口选用镀锌板，经模具加工而成，它安装于风机两侧，其轴向平行的截面为曲线型，气体流畅、损失少。

4、电动机：采用外转子低噪声三相异步动机，叶轮与电机经螺栓连接后成一体，从而减少转动损失，提高风机的整机效率，能借助三相调压器或变频调速器调节风机的转速，从而达到风机变风量的目的。

5、风机可制成"左旋"和"右旋"两种型式，从电动机的出线端看，叶轮顺时针方向旋转为右旋风机，反之，则称为左旋风机。风机出口位置可制成0°、90°、180°、270°等多种角度。

三、用途

1、适用于工厂、宾馆、礼堂、医院等建筑物的室内通风换风，以及各种形式的中央空调、框式空调机组的配套。特别适用于变风量低噪声的空调机组。

2、适用于各种净化设备的配套使用。

3、适用于涂装、除尘、除烟设备的配套。

4、适用于各类汽车烤漆房、烘房等通风换气。

四、用户须知

1、风机输送介质为空气及空气无腐蚀、不易爆、不含粘性物质的气体，介质所含的尘土及硬质颗粒物不大于120mg/m³。

2、机外壳应有良好的接地。

3、风机严禁全敞开使用。风机配用电动机功率是指在特殊情况下，内功率加上电动机容量安全系数而言，并非出风口全开时所需的功率，因此为防止电动机超功率运转而烧毁，严禁风机未加外界任何阻力进行空转，应在规定电流下动行。否则会导致功率超载而烧毁电动机。

4、为保证风机运行安全动行，安装时必须配备电动机缺相保护装置。

5、装卸、运输、移动风机时严禁拉扯电动机电源线，风机各部位不得磕碰和受到硬物挤压，勿堆放在潮湿有腐蚀性物品的场所。

6、风机在运行过程中，发现有异常声音、剧烈震动等情况应立即停机、切断电源，查明原因，排除故障后方可恢复动行。

7、订货时，必须说明风机的型号、规格、流量、全压、转速、出风口方向及左、右旋。

8、如有特殊要求请在订货时说明。

9、产品如有更改恕不一一通知

YDW4.5AS、YDW4.5AL、YDW4.5AL1、YDW5.0A、YDW6.0A

风机外形尺寸

YDW系列低噪声离心通风机性能参数表
